Schaltplan: Parallelschaltung
Urheber:
AKR, CC0
Bildnummer:
P11607
Auflösung:
481x378
Format:
PNG
Quelle:
https://www.schulportal-thueringen.de/pixiothek/detail?tspi=P11607
Kurzbeschreibung:

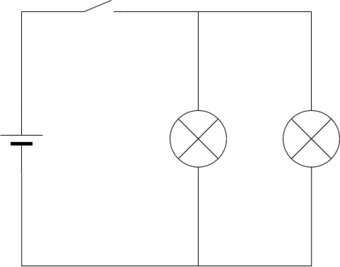

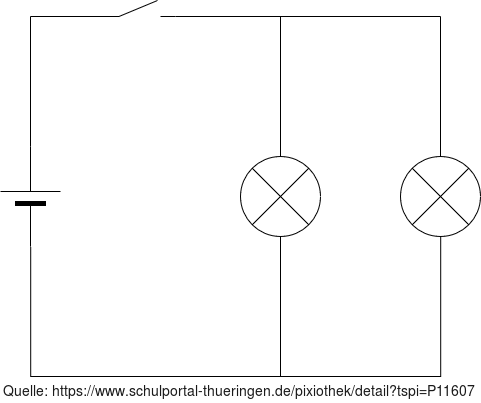

Das Bild gehört zur Serie "Elektrische Schaltungen". Es zeigt den Schaltplan einer Parallelschaltung mit Spannungsquelle (Batterie), Schalter und zwei Verbrauchern (Glühlampen). In dieser Version wurden die Verbindungsknoten nicht eingezeichnet. Das Bild ist unter CC0 lizenziert und kann somit frei verwendet werden.
